日本NPM步进电机驱动器AD1431重庆热卖

产品详细介绍

AD1431

双极恒流，1.2A /相位（至大）
·微步1/16
·W60×D50×H30（单位：mm）体积小
，输出电流容易通过旋转SW设置
自动电流向下过热防止的功能
-应用：内置设备，实验和评估

输入电压

12 VDC - 10％至24 VDC + 10％容量：2A带保险丝

控制方法

双极恒流

激励方法

两相励磁（FULL），1-2相励磁（HALF），W1-2相励磁（1/4），2W1-2相励磁（1/8），4W1-2相励磁（1/16）

输出电流

0.11 A至1.20 A /相16级（旋转开关设置）

自动电流下降

25/50 / 75％（开关设置）

输入信号

操作指令脉冲（CW / CCW或CLK / DIR），电机励磁ON / OFF，
自动电流下降启用/禁用
：光电耦合器输入

输出信号

相位激励状态
：光电耦合器输出

工作温度范围

0至50°C

工作湿度范围

相对湿度0至80％（无冷凝）

储存温度范围

-10至60°C

环境响应

RoHS指令：2011/65 / EU（不包括2015/863 / EU）

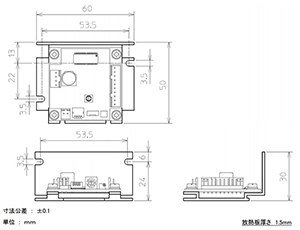

外部尺寸

W60×D50×H30（单位：mm）

重量

40克

冷却方式

自然冷却

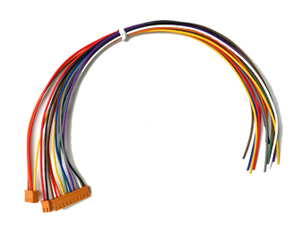

附件

连接器（Japan Airlines Electronics）IL-G-2S-S3C2-SA	1件	对于CN 1
连接器（日本航空电子公司）IL-G-10S-S3C2-SA	1件	对于CN 2
连接器（日本航空电子公司）IL-G-4S-S3C2-SA	1件	对于CN 3
联系（日本航空电子）IL-G-C2-SC-10000	16	对于CN1-3
