产品详细介绍
PPCIe-8603
规范
项目 | 信号名称 | 规范 |
---|---|---|
总线接口 | PCI-Express x1 | |
Motionnet设备 | G9001 x 2件 | |
串行通信线路 | 2线 | |
串口通讯传输速度快 | 20 Mbps / 10 Mbps / 5 Mbps / 2.5 Mbps 由软件设置 |
|
串行通信状态指示 | 循环通讯显示LED 通讯错误显示LED |
|
循环通讯周期 | 0.97毫秒(本地64个单位,传输速度20 Mbps) | |
本地连接数 | 128个单位(至大值),(64个单位/行) 至大控制数:仅4096个输入/输出控制,仅用于运动控制的128个轴 |
|
串行通信I / F. | 脉冲变压器和RS-485收发器 | |
连接方法 | 使用LAN电缆进行专用或多点连接 | |
总串行通信线路长度 | 100米(至大)(32本地,传输速度20 Mbps) | |
至大包数 | 8张 | |
电源 | 总线电源 (输入):DC 3.3 V / 0.5 A(典型值)总线电源(输入):DC 12 V / 0.2 A(典型值) |
|
工作温度范围 | 0至+ 50°C | |
工作环境温度 | 80%RH或更低(无冷凝,但在+10至+ 40°C的条件下) | |
环境/标准合规 | CE标志 RoHS指令:六十五分之二千〇一十一/ EU(2015 /863 / 包括EU) EMC指令:三十零分之二千〇一十四/ EU EMI:EN 55022:2010 Tasu AC:2011,CISPR 22:2008(改进型) EMS:EN 55024:2010 + A1:2015和CISPR 24:2010 + A1:2015 |
|
耐振动 | 符合JIS C0040 | |

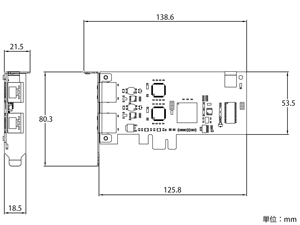

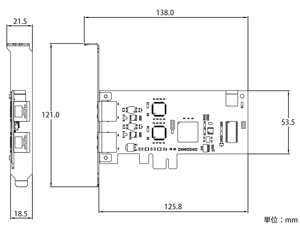

维 | W125.8×H 53.5(单位:mm) 薄型PCI标准:MD 2 (不包括安装硬件) |
