日本NPM本地板单元MNET-D322重庆热卖高速串行通信系统
产品详细介绍
MNET-D 322
规范
项目 | 信号名称 | 规范 |
---|---|---|
Motionnet设备 | G 9002 | |
串行通信 设备号 |
SW1 - A0至A5 |
可以设置设备编号0到63可 通过开关选择 |
串口通讯 传输速度快 |
SW 2 - BO,B 1 |
选择20 Mbps / 10 Mbps / 5 Mbps / 2.5 Mbps 交换机 |
通信错误时的 输出状态的设定 |
SW2-TD | 按当前状态/复位开关选择 (通信状态管理的看门狗定时器,时间输出设置) |
看门狗 定时器设置 |
SW2 - TM | 期间····20毫秒/ 5毫秒20Mbps的 期间的10Mbps····40毫秒/ 10毫秒 的5Mbps时····80毫秒/ 20毫秒 2.5 Mbps的时···160毫秒/ 40毫秒 由开关(发送间隔从中心设备监视时间)选择 |
中断帧请求 | SW 2 - BK | 由断帧传输开关设置 |
终端电阻设置 | SW2-TR | 通过终端电阻设置开关设置到串行线路的至后一端 |
串行通信 状态指示 |
跑 错了 |
RUN:正常接收城市实际通信时绿色LED亮起 ERR:连续发生串行通信错误时红灯LED亮起 |
共同选择 | JP 1至8 | 通过输入和输出电路的每个公共端和输入电源CN 5之间的连接设置跳线连接器来设置 |
I / O状态指示 | 输入:当输入光电耦合器打开时,绿色LED亮起 输出:当输出晶体管为ON时,红色LED亮起 |
|
G9002参考时钟 | 80 MHz | |
输入/输出点数 | 输入16点/输出16点 | |
输入 | 光电耦合器输入(兼容接收器类型输出) | |
产量 | 集电极开路输出(达林顿晶体管,吸收型) | |
电源 | CN 5 - 24 V,GND |
DC 24 ±10%55 mA(典型值)(当电流为24 VDC输入时,输入/输出电路常用且无连接时) |
电源指示 | 3.3 V | 内部控制系统电源DC 3.3 V输出指示,黄色LED点亮 |
工作温度范围* 1 | 0至+ 40°C | |
工作环境温度 | 80%RH或更低(无冷凝,但在+10至+ 40°C的条件下) | |
环境响应 | RoHS指令:2011/65 / EU(不包括2015/863 / EU) | |
耐振动 | 符合JIS C0040 | |
安装方法 | DIN导轨(不包括DIN导轨) | |

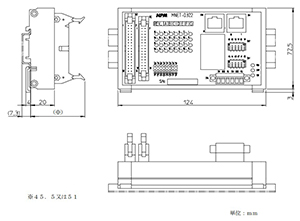

维 | W124×D72.5×H50或55(单位:mm) |
* 1:由于输入电流限制电阻每点的至大损耗为0.12 W,因此在使用时请考虑这些热量产生。
