日本NPM,MNET-HUB-A,G9H50重庆热卖高速串行通信系统
产品详细介绍
MNET-HUB-A
规范
项目 | 信号名称 | 规范 |
---|---|---|
Motionnet设备 | G9H50 | |
串行通信线路 | 上游侧(朝向中心设备):1线 下游(朝向本地设备):4线 |
|
扩展总串行通信线路 |
下行通信线路 至大扩展100米(传输速度20 Mbps,连接32个单元) 至长50米(传输速度20 Mbps,连接64个单元时) |
|
本地连接数 | 64(至大)/线 | |
级联编号 | 3个步骤 | |
传输延迟时间 | 上升和下降900 ns(往返1800 ns) | |
串口通讯传输速度快 | SW1-B0,B1 | 选择2.5 Mbps / 5 Mbps / 10 Mbps / 20 Mbps 交换机 |
串行通信状态指示 | * RUN_ ERR_ * |
RUN:正常接收串行通信时,绿色LED亮/每行 ERR:连续发生串口通讯错误,红色LED亮/每行 |
电源 | DC 24 V±10%0.2 A. | |
电源指示 | 动力 | 内部控制系统电源DC 3.3 V输出指示,黄色LED点亮 |
工作温度范围 | 0至+ 50°C | |
环境工作湿度 | 80%RH或更低(无冷凝,但在+10至+ 40°C的条件下) | |
环境响应 | RoHS指令:2011/65 / EU(不包括2015/863 / EU) | |
耐振动 | 符合JIS C0040 | |
安装方法 | DIN导轨(不包括DIN导轨) | |
重量 | 300克 | |

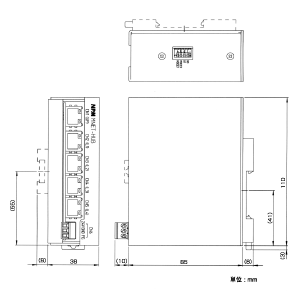

维 | W110×D85×H38(单位:mm) |
注意:将G9004连接到该板的下游侧(朝向本地设备)时,它与G9004的“通信待机设置”的延迟不对应。
