符合JIS标准的各种弯曲测试是可能的。
包括由符合JIS标准，提供30毫米钳有效长度的重量张力电缆的弯曲试验中，它也可以容纳测试工作，如FFC和FPC的条带。
弯曲角度可以任意设定，可以弯曲至±180°。
测试速度取决于工作和弯曲角度。对于直径约2mm的电缆，在±90°时120r / min和在±180°时60r / min。
可以弯曲耳机等的连接器连接部分而不使用弯曲R.
请咨询夹具夹具。

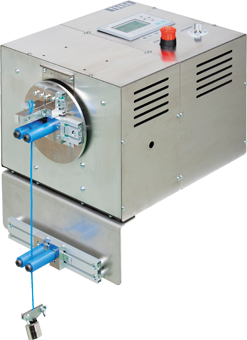

YUASA 小型台式耐久试验机
-
- YUASA 小型台式耐久试验机
- YUASA
- TCDMLH-P150
- 日本
- 电议
很容易实现电缆，线束，绞线，细线等的弯曲耐久性测试。 此外，可以测试宽度达30毫米的带状测试工作。
产品详细介绍
TCDMLH-P150台式耐久试验机弯曲试验[Φ150表面规格]很容易实现电缆，线束，绞线，细线等的弯曲耐久性测试。此外，可以测试宽度达30毫米的带状测试工作。
目标工作
·线性体工件·电缆（电线·光纤）·线束·电缆导管·管·电线·光纤等
·平面车身·柔性显示器·有机EL器件·屏障膜·柔性板·扁平电缆等
备注
●符合CE标志的产品
体现弯曲测试的附件（测试夹具）- JIG -
弯曲R10 [标准配件]
在两组弯曲R夹具（心轴）之间弯曲工件并弯曲。
最大弯曲R是R40，可以弯曲到±180°。
![弯曲测试[Φ150表面规格]（测试夹具）](https://www.yuasa-system.jp/wp/wp-content/themes/yuasa01/images/test/bend/bend01_jig01_01.png)
![弯曲测试[Φ150表面规格]（测试夹具）](https://www.yuasa-system.jp/wp/wp-content/themes/yuasa01/images/test/bend/bend01_jig01_02.png)
弯曲R 40（最大）
![弯曲测试[Φ150表面规格]（测试夹具）](https://www.yuasa-system.jp/wp/wp-content/themes/yuasa01/images/test/bend/bend01_jig02_01.png)
![弯曲测试[Φ150表面规格]（测试夹具）](https://www.yuasa-system.jp/wp/wp-content/themes/yuasa01/images/test/bend/bend01_jig02_02.png)
![弯曲测试[Φ150表面规格]（测试夹具）](https://www.yuasa-system.jp/wp/wp-content/themes/yuasa01/images/test/bend/bend01_jig_r.png)
整体测试设备配置
[TCDMLH-P150]挠曲测试/Φ150平面规格
