日本NPM步进电机PJP28T系列PJP28T45E16重庆直供
-
- 日本NPM步进电机PJP28T系列PJP28T45E16重庆直供
- NPM
- PJP28T45E16
- 日本
- 电议
日本NPM步进电机PJP28T系列PJP28T45E16重庆直供
产品详细介绍
PJP 28T 45 E 16
□28尺寸的两相混合式步进电机。0.95 A /相。
它是一种高分辨率和高扭矩的混合式步进电机。
当分辨率或扭矩不足时，PM型步进电机很有用。
规范
| 阶段数 | 2 | |
|---|---|---|
| 步角 | 度/步 | 1.8 |
| 步角误差 | ％ | ±5 |
| 步数 | 200 | |
| 激励方法 | 2-2 | |
| 绕组规格 | 单极 | |
| 额定电压 | V | 3.71 |
| 额定电流 | A /阶段 | 0.95 |
| 绕组电阻 | Ω/相 | 3.9 |
| 绕组电阻值误差 | ％ | ±10 |
| 绕组电感 | mH /相 | 1.7 |
| 至大自启动频率 | PPS | 1260 |
| 至大连续响应频率 | PPS | 1840 |
| 至大静态扭矩 | mN·m | 75 |
| 制动转矩（参考值） | mN·m | 6.5 |
| 转子惯性 | kg·m 2 | 14×10 -7 |
| 温度上升 | ķ | 80 |
| 工作温度范围 | 角度 | -10到+50 |
| 储存温度范围 | 角度 | -20到+80 |
| 电机外形尺寸 | 毫米 | 28 |
| 块 | g ^ | 170 |
| 电机长度 | 毫米 | 45 |
| 绝缘部分 | 乙 | |
| 绝缘电阻 | MΩ | 100 |
| 耐压 | VAC | 500 V，1分钟 |
| RoHS指令 | 支持 |

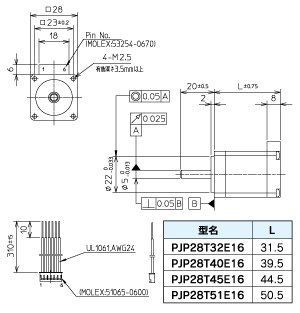

轮廓图
※点击放大。

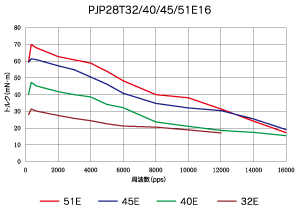

扭矩特性（拔出扭矩）
驱动条件
1：单极恒流，2-2相驱动
2：设定电流，0.95 A /φ3
：电源电压，24 V
*转矩特性为参考值。它不是保证值。
