日本NPM步进电机PJP56T系列PJP56T78A16重庆直供
-
- 日本NPM步进电机PJP56T系列PJP56T78A16重庆直供
- NPM
- PJP56T78A16
- 日本
- 电议
日本NPM步进电机PJP56T系列PJP56T78A16重庆直供
产品详细介绍
PJP 56T78A16
□56尺寸两相混合式步进电机。2.0 A /阶段。
它是一种高分辨率和高扭矩的混合式步进电机。
当分辨率或扭矩不足时,PM型步进电机很有用。
规范
阶段数 | 2 | |
---|---|---|
步角 | 度/步 | 1.8 |
步角误差 | % | ±5 |
步数 | 200 | |
激励方法 | 2-2 | |
绕组规格 | 单极 | |
额定电压 | V | 4.50 |
额定电流 | A /阶段 | 2 |
绕组电阻 | Ω/相 | 2.25 |
绕组电阻值误差 | % | ±10 |
绕组电感 | mH /相 | 4.1 |
至大自启动频率 | PPS | 500 |
至大连续响应频率 | PPS | 510 |
至大静态扭矩 | mN·m | 1300 |
制动转矩(参考值) | mN·m | - |
转子惯性 | kg·m 2 | 480×10 -7 |
温度上升 | ķ | 80 |
工作温度范围 | 角度 | -10到+50 |
储存温度范围 | 角度 | -20到+80 |
电机外形尺寸 | 毫米 | 56 |
块 | g ^ | 1000 |
电机长度 | 毫米 | 78 |
绝缘部分 | 乙 | |
绝缘电阻 | MΩ | 100 |
耐压 | VAC | 500 V,1分钟 |
RoHS指令 | 支持 |

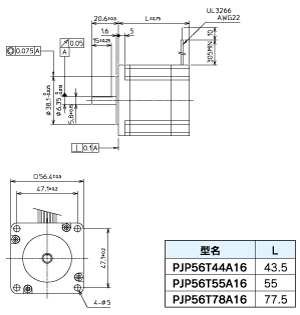

轮廓图
※点击放大。

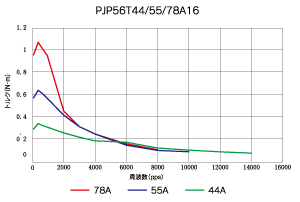

扭矩特性(拔出扭矩)
驱动条件
1:单极恒流,2-2相驱动
2:设定电流,2.0 A /φ3
:电源电压,24 V
*转矩特性为参考值。它不是保证值
