日本NPM闭环步进电机PULSERVO减速机尺寸PSM-42XL-PG-PN15重庆直供
产品详细介绍
尺寸与减速机尺寸42
安装角度尺寸□42 mm，定子截面长度4种类型，单独使用，适合精确定位的行星齿轮减速器可作为选装件安装。
减速比3,5,8和10的间隙小于3分钟，减速比15,25,40和50的间隙小于5分钟。
请购买一套电机和驱动器。
规范
PSM-42S-PG-PN□
| 电机类型 | PSM-42S-PG-PN3 | PSM-42S-PG-PN5 | PSM-42S-PG-PN8 | PSM-42S-PG-PN10 | PSM-42S-PG-PN15 | PSM-42S-PG-PN 25 | PSM - 42 S - PG - PN 40 | PSM-42S-PG-PN50 |
|---|---|---|---|---|---|---|---|---|
| 至大静 扭矩（N·m） |
0.56 | 0.93 | 1.48 | 1.85 | 2.69 | 4.49 | 7.18 | 8.97 |
| 转子 转动惯量（kg m2） |
35 x 10 - 7 | |||||||
| 回到 拉什（分钟） |
3 | 3 | 3 | 3 | 五 | 五 | 五 | 五 |
| 角传动误差（min） | 五 | 五 | 五 | 五 | 7 | 7 | 7 | 7 |
| 减速比 | 3 | 五 | 8 | 10 | 15 | 25 | 40 | 50 |
| 分辨率 （10000 P / R标准） |
0.012° | 0.0072° | 0.0045° | 0.0036° | 0.0024° | 0.00144° | 0.0009° | 0.00072° |
| 允许平均扭矩（N·m） | 6 | 9 | 9 | 6 | 6 | 9 | 9 | 9 |
| 允许至大扭矩（N·m） | 12 | 18 | 18 | 12 | 12 | 18 | 18 | 18 |
| 允许的速度范围 （rpm） |
0到1000 | 0到600 | 0到375 | 0到300 | 0到200 | 0到120 | 0到75 | 0到60 |
| 单位 重量（kg） |
0.89 | 0.89 | 0.89 | 0.89 | 0.99 | 0.99 | 0.99 | 0.99 |
| 允许 悬臂 载荷（N） （轴心中心） |
240 | 290 | 340 | 360 | 410 | 490 | 570 | 620 |
| 允许推力载荷（N） | 270 | 330 | 410 | 450 | 540 | 640 | 640 | 640 |
PSM-42M-PG-PN□
| 电机类型 | PSM-42M-PG-PN3 | PSM-42M-PG-PN5 | PSM-42M-PG-PN8 | PSM-42M-PG-PN10 | PSM-42M-PG-PN15 | PSM-42M-PG-PN25 | PSM-42M-PG-PN40 | PSM-42M-PG-PN50 |
|---|---|---|---|---|---|---|---|---|
| 至大静 扭矩（N·m） |
0.87 | 1.45 | 2.32 | 2.90 | 4.21 | 7.02 | 9.00 | 9.00 |
| 转子 转动惯量（kg m2） |
54 x 10 - 7 | |||||||
| 回到 拉什（分钟） |
3 | 3 | 3 | 3 | 五 | 五 | 五 | 五 |
| 角传动误差（min） | 五 | 五 | 五 | 五 | 7 | 7 | 7 | 7 |
| 减速比 | 3 | 五 | 8 | 10 | 15 | 25 | 40 | 50 |
| 分辨率 （10000 P / R标准） |
0.012° | 0.0072° | 0.0045° | 0.0036° | 0.0024° | 0.00144° | 0.0009° | 0.00072° |
| 允许平均扭矩（N·m） | 6 | 9 | 9 | 6 | 6 | 9 | 9 | 9 |
| 允许至大扭矩（N·m） | 12 | 18 | 18 | 12 | 12 | 18 | 18 | 18 |
| 允许的速度范围 （rpm） |
0到1000 | 0到600 | 0到375 | 0到300 | 0到200 | 0到120 | 0到75 | 0到60 |
| 单位 重量（kg） |
0.96 | 0.96 | 0.96 | 0.96 | 1.06 | 1.06 | 1.06 | 1.06 |
| 允许 悬臂 载荷（N） （轴心中心） |
240 | 290 | 340 | 360 | 410 | 490 | 570 | 620 |
| 允许推力载荷（N） | 270 | 330 | 410 | 450 | 540 | 640 | 640 | 640 |
PSM-42L-PG-PN□
| 电机类型 | PSM-42L-PG-PN3 | PSM-42L-PG-PN5 | PSM-42L-PG-PN8 | PSM-42L-PG-PN10 | PSM-42L-PG-PN15 | PSM-42L-PG-PN 25 | PSM-42L-PG-PN40 | PSM-42L-PG-PN50 |
|---|---|---|---|---|---|---|---|---|
| 至大静 扭矩（N·m） |
0.97 | 1.62 | 2.59 | 3.24 | 4.71 | 7.85 | 9.00 | 9.00 |
| 转子 转动惯量（kg m2） |
77 x 10 - 7 | |||||||
| 回到 拉什（分钟） |
3 | 3 | 3 | 3 | 五 | 五 | 五 | 五 |
| 角传动误差（min） | 五 | 五 | 五 | 五 | 7 | 7 | 7 | 7 |
| 减速比 | 3 | 五 | 8 | 10 | 15 | 25 | 40 | 50 |
| 分辨率 （10000 P / R标准） |
0.012° | 0.0072° | 0.0045° | 0.0036° | 0.0024° | 0.00144° | 0.0009° | 0.00072° |
| 允许平均扭矩（N·m） | 6 | 9 | 9 | 6 | 6 | 9 | 9 | 9 |
| 允许至大扭矩（N·m） | 12 | 18 | 18 | 12 | 12 | 18 | 18 | 18 |
| 允许的速度范围 （rpm） |
0到1000 | 0到600 | 0到375 | 0到300 | 0到200 | 0到120 | 0到75 | 0到60 |
| 单位 重量（kg） |
1.02 | 1.02 | 1.02 | 1.02 | 1.12 | 1.12 | 1.12 | 1.12 |
| 允许 悬臂 载荷（N） （轴心中心） |
240 | 290 | 340 | 360 | 410 | 490 | 570 | 620 |
| 允许推力载荷（N） | 270 | 330 | 410 | 450 | 540 | 640 | 640 | 640 |
PSM-42XL-PG-PN□
| 电机类型 | PSM - 42 XL - PG - PN 3 | PSM-42 XL-PG-PN 5 | PSM - 42 XL - PG - PN 8 | PSM - 42 XL - PG - PN 10 | PSM - 42 XL - PG - PN 15 | PSM - 42 XL - PG - PN 25 | PSM - 42 XL - PG - PN 40 | PSM-42 XL-PG-PN 50 |
|---|---|---|---|---|---|---|---|---|
| 至大静 扭矩（N·m） |
1.74 | 2.90 | 4.64 | 5.80 | 6.00 | 9.00 | 9.00 | 9.00 |
| 转子 转动惯量（kg m2） |
114 x 10 - 7 | |||||||
| 回到 拉什（分钟） |
3 | 3 | 3 | 3 | 五 | 五 | 五 | 五 |
| 角传动误差（min） | 五 | 五 | 五 | 五 | 7 | 7 | 7 | 7 |
| 减速比 | 3 | 五 | 8 | 10 | 15 | 25 | 40 | 50 |
| 分辨率 （10000 P / R标准） |
0.012° | 0.0072° | 0.0045° | 0.0036° | 0.0024° | 0.00144° | 0.0009° | 0.00072° |
| 允许平均扭矩（N·m） | 6 | 9 | 9 | 6 | 6 | 9 | 9 | 9 |
| 允许至大扭矩（N·m） | 12 | 18 | 18 | 12 | 12 | 18 | 18 | 18 |
| 允许的速度范围 （rpm） |
0到1000 | 0到600 | 0到375 | 0到300 | 0到200 | 0到120 | 0到75 | 0到60 |
| 单位 重量（kg） |
1.15 | 1.15 | 1.15 | 1.15 | 1.25 | 1.25 | 1.25 | 1.25 |
| 允许 悬臂 载荷（N） （轴心中心） |
240 | 290 | 340 | 360 | 410 | 490 | 570 | 620 |
| 允许推力载荷（N） | 270 | 330 | 410 | 450 | 540 | 640 | 640 | 640 |
轮廓图
| 电机类型 | 减速机级数 | □减速比 | 长度（mm） |
|---|---|---|---|
| PSM-42S-PG-PN□ | 1个阶段 | 3,5,8,10 | 34 |
| PSM-42M-PG-PN□ | 40 | ||
| PSM-42L-PG-PN□ | 48 | ||
| PSM-42XL-PG-PN□ | 60 |
| 电机类型 | 减速机级数 | □减速比 | 长度（mm） |
|---|---|---|---|
| PSM-42S-PG-PN□ | 2个步骤 | 15,25,40,50 | 34 |
| PSM-42M-PG-PN□ | 40 | ||
| PSM-42L-PG-PN□ | 48 | ||
| PSM-42XL-PG-PN□ | 60 |

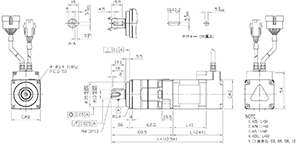

1个阶段
※点击放大。

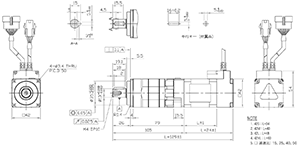

2个步骤
