日本NPM闭环步进电机PULSERVO减速机尺寸PSM-56M-PG-PN5重庆直供

产品名称：日本NPM闭环步进电机PULSERVO减速机尺寸PSM-56M-PG-PN5重庆直供
品　　牌： NPM
规格型号： PSM-56M-PG-PN5
产　　地：日本
货　　期：电议
温馨提示：日本NPM闭环步进电机PULSERVO减速机尺寸PSM-56M-PG-PN5重庆直供

产品详细介绍

尺寸与减速机尺寸56

安装角度尺寸□56 mm，定子截面长度3种类型，单独使用，适合精确定位的行星齿轮减速器可作为选件安装。
间隙小于3分钟。
请购买一套电机和驱动器。

规范

PSM-56S-PG-PN□

电机类型	PSM-56S-PG-PN3	PSM-56S-PG-PN5	PSM-56S-PG-PN8	PSM-56S-PG-PN10	PSM-56S-PG-PN15	PSM-56S-PG-PN25	PSM-56S-PG-PN40	PSM-56S-PG-PN50
至大静扭矩（N·m）	1.87	3.12	4.99	6.24	9.07	15.11	24.18	27.00
转子转动惯量（kg m2）	180 x 10 - 7
回到拉什（分钟）	3	3	3	3	3	3	3	3
角传动误差（min）	五	五	五	五	五	五	五	五
减速比	3	五	8	10	15	25	40	50
分辨率（10000 P / R标准）	0.012°	0.0072°	0.0045°	0.0036°	0.0024°	0.00144°	0.0009°	0.00072°
允许平均扭矩（N·m）	18	27	27	18	18	27	27	27
允许至大扭矩（N·m）	35	50	50	35	35	50	50	50
允许的速度范围（rpm）	0到1000	0到600	0到375	0到300	0到200	0到120	0到75	0到60
单位重量（kg）	1.34	1.88	1.88	1.88	2.08	2.08	2.08	2.08
允许悬臂载荷（N）（轴心中心）	430	510	600	640	740	870	1000	1100
允许推力载荷（N）	310	390	480	530	630	790	970	1000

PSM-56M-PG-PN□

电机类型	PSM-56M-PG-PN3	PSM-56M-PG-PN5	PSM-56M-PG-PN8	PSM-56M-PG-PN10	PSM-56M-PG-PN15	PSM-56M-PG-PN25	PSM-56M-PG-PN40	PSM-56M-PG-PN50
至大静扭矩（N·m）	2.03	3.38	5.40	6.75	9.81	16.35	26.16	27.00
转子转动惯量（kg m2）	280 x 10 - 7
回到拉什（分钟）	3	3	3	3	3	3	3	3
角传动误差（min）	五	五	五	五	五	五	五	五
减速比	3	五	8	10	15	25	40	50
分辨率（10000 P / R标准）	0.012°	0.0072°	0.0045°	0.0036°	0.0024°	0.00144°	0.0009°	0.00072°
允许平均扭矩（N·m）	18	27	27	18	18	27	27	27
允许至大扭矩（N·m）	35	50	50	35	35	50	50	50
允许的速度范围（rpm）	0到1000	0到600	0到375	0到300	0到200	0到120	0到75	0到60
单位重量（kg）	1.4	2.15	2.15	2.15	2.35	2.35	2.35	2.35
允许悬臂载荷（N）（轴心中心）	430	510	600	640	740	870	1000	1100
允许推力载荷（N）	310	390	480	530	630	790	970	1000

PSM-56L-PG-PN□

电机类型	PSM-56L-PG-PN3	PSM-56L-PG-PN5	PSM-56L-PG-PN8	PSM-56L-PG-PN10	PSM-56L-PG-PN15	PSM-56L-PG-PN25	PSM-56L-PG-PN40	PSM-56L-PG-PN50
至大静扭矩（N·m）	4.13	6.89	11.02	13.78	18.00	27.00	27.00	27.00
转子转动惯量（kg m2）	520 x 10 - 7
回到拉什（分钟）	3	3	3	3	3	3	3	3
角传动误差（min）	五	五	五	五	五	五	五	五
减速比	3	五	8	10	15	25	40	50
分辨率（10000 P / R标准）	0.012°	0.0072°	0.0045°	0.0036°	0.0024°	0.00144°	0.0009°	0.00072°
允许平均扭矩（N·m）	18	27	27	18	18	27	27	27
允许至大扭矩（N·m）	35	50	50	35	35	50	50	50
允许的速度范围（rpm）	0到1000	0到600	0到375	0到300	0到200	0到120	0到75	0到60
单位重量（kg）	1.1	2.22	2.22	2.22	2.42	2.42	2.42	2.42
允许悬臂载荷（N）（轴心中心）	430	510	600	640	740	870	1000	1100
允许推力载荷（N）	310	390	480	530	630	790	970	1000

轮廓图

电机类型	减速机级数	□减速比	长度（mm）
PSM-56S-PG-PN□	1个阶段	3,5,8,10	46
PSM-56M-PG-PN□			55
PSM-56L-PG-PN□			80

电机类型	减速机级数	□减速比	长度（mm）
PSM-56S-PG-PN□	2个步骤	15,25,40,50	46
PSM-56M-PG-PN□			55
PSM-56L-PG-PN□			80

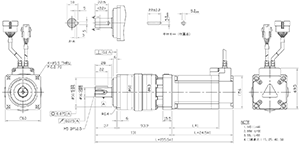

1个阶段

※点击放大。

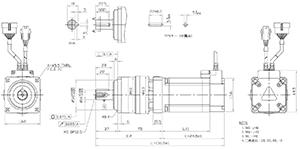

2个步骤
