日本NPM直动式步进电机（线性步进）PFL35T-48B4（048）重庆直供
产品详细介绍
PFL 35 T - 48 B 4（048）
φ35型线性步，48步规格，螺纹引线0.48 mm。
直动式步进电机，结构独特。紧凑，低成本。
想要移动直接作用机构时节省空间很方便。
和控制，因为步进电动机可以很容易地
设置在球轴承在转子两个支承内螺纹，所述外螺纹是一种结构简单和出
在采用，特殊螺丝，实现高的螺杆的效率和大的推力的
球轴承支承，低摩擦使用螺钉实现更长的使用寿命
·丰富的系列
规范
| 阶段数 | 2 | |
|---|---|---|
| 步角 | ° | 7.5 |
| 步数 | 48 | |
| 螺钉导程 | 毫米 | 0.48 |
| 决议 | 毫米 | 0.010 |
| 有效中风 | 毫米 | 30/60 |
| 激励方法 | 2-2 | |
| 绕组规格 | 单极 | |
| 额定电压 | V | 24.5 |
| 额定电流 | A /φ | 0.07 |
| 绕组电阻 | Ω/φ | 333 |
| 绕组电阻值误差 | ％ | 7 |
| 绕组电感 | mH /φ | 130 |
| 推力@ 200 pps | ñ | 27.0 |
| 温度上升 | ķ | 70 |
| 工作温度范围 | ℃ | -10到+50 |
| 储存温度范围 | ℃ | -30到+80 |
| 电机外径 | 毫米 | 35 |
| 电机长度 | 毫米 | 16.5 |
| 轴长 | 毫米 | 60/90 |
| 块 | g ^ | 95 |
| 至大推力载荷 | ñ | 50.0 |
| 绝缘部分 | 种类 | E型（线圈允许温度） |
| 绝缘电阻 | MΩ | 100 |
| 耐压 | VAC | 500 V，1分钟 |
| RoHS指令 | 支持 |

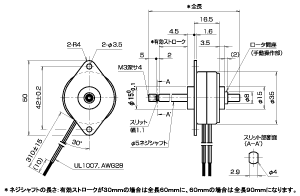

轮廓图
※点击放大。

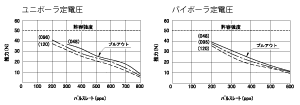

推力特性（拔出推力）
*推力特性是参考值。它不是保证值。
※点击放大。
