G9004A

用于构建Motionnet的CPU仿真本地设备。
像本地CPU一样的行为,可以控制各种外设LSI。
此外,您可以将单独的CPU连接到本地端并与该CPU通信。

·CPU终端信号(控制信号,地址/
数据总线信号)由来自中心设备的命令生成。
·该CPU销信号,从中心侧通过连接各种高性能设备远程系统
可以是Gosuru。
- 设备状态信息(中断,FIFO状态等)始终通过循环通信与中心设备通信,并且
CPU引脚生成信息通过数据通信完成。

对于Motionnet,可提供配备此LSI和PCL系列的电路板产品系列。
凭借“至佳开放式现场总线”的概念,我们销售G9000系列(LSI)独立和G9000系列装载板产品(Motionnet产品)。

规范

设备类型 中心设备
80引脚QFP
CPU接口模式 Z80,6809,8086,68000,H8等
参考时钟 80 MHz(或40 MHz)
通讯速度 选择20 Mbps,10 Mbps,5 Mbps,2.5 Mbps
通讯协议 NPM原创
沟通方式 I / O端口,状态为循环通信,数据通信为瞬态通信(半双工通信)
接口 RS485 +脉冲变压器
连接方法 多点方法
错误检测方法 CRC 12
总电缆长度 20 Mbps /连接32个本地设备时至长100 m(本地设备之间至小0.6 m)
20 Mbps /连接64个本地设备时至长50 m(本地设备之间至小0.6 m)
80引脚QFP
包装外形尺寸(成型件)(mm) 12×12
电源电压 + 3.0V至+ 3.6V
环境温度 -40至+ 85°C
RoHS 2 支持


特点

◆至多可传输256个字节的数据
◆一条线路至多可连接64个设备
◆带通信切断检测电路的安全设计(内置看门狗定时器功能)



配置示例

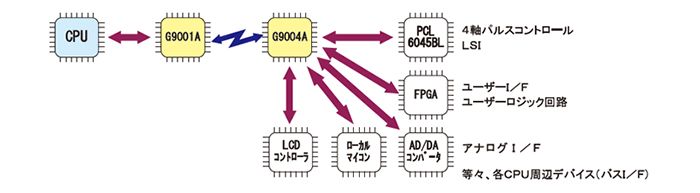

·可以通过通信控制各种CPU外围LSI。
·例如,根据地址总线的数量,可以将两个高性能四轴脉冲控制LSI [PCL6045BL]连接到一个G9004A。(至多1行G9001A,4轴×2件×本地64对= 512轴控制也可。)
