SONIC索尼克 超声波气体流量计SGF-200GF
-
- SONIC索尼克 超声波气体流量计SGF-200GF
- SONIC索尼克
- SGF-200GF
- 日本
- 电议
[注意]使用CV-200时，SGF-200侧没有操作/显示功能。 ※其他可选项目可用。
产品详细介绍

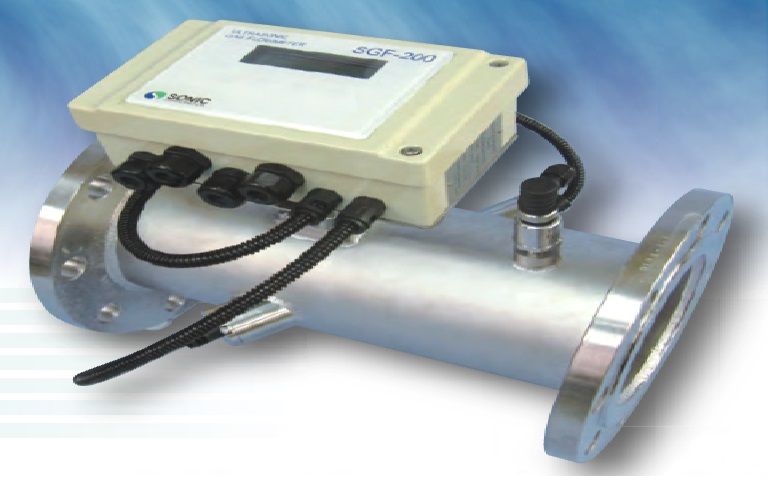

SONIC索尼克 超声波气体流量计SGF-200GF系列
测量部分和计算部分集成在一起用于
压缩机空气，氮气流量控制和控制
高精度，极宽的流量测量范围
温度补偿功能标准设备
也可以安装在垂直管道中
输出瞬时流量和综合流量的仪器
专用查看器：安装了远程操作和维护功能
产品规格
SGF-200
| 通用规范 | ||
|---|---|---|
| 模型 | SGF-200 | |
| 测量方法 | 超声波脉冲传播时间倒数差分计算方法 | |
| 测量目标 | 空气，氮气，氧气，非腐蚀性气体 | |
| 测量精度 | ±2％RD（流速1-30m / s） ±2cm / s（流速小于1m / s） |
|
| 流量测量范围 | 以流量计0〜30m / s | |
| 温度测量 | 内脏超声波温度计（限于空气） 测量精度：±2°C |
|
| 结构 | 户外规格（相当于IP65） | |
| 材料 | ADC 12 | |
| 油漆颜色 | 白象牙（孟塞尔5Y8 / 1.5） | |
| 安装温度范围 | -10到50°C（注意LCD显示器是0到50°C） | |
| 安装湿度范围 | 没有结露 | |
| 电源 | 交流电使用;交流90至250伏（50/60赫兹） 使用直流时：24伏直流电±10％ |
|
| 功耗 | 低于7.5VA | |
| 重量 | 约1.6公斤 | |
| 输出单位 | ||
| 模拟输出 | 输出内容;瞬时流量（正向流动和反向流动） 的输出信号; DC4〜20毫安 负载电阻; 600欧姆或更小 的输出时间常数; 0-120秒（1个第二步） 流动的低切; 0-10％（1％步） |
|
| 联系人输出 | 输出内容;正向流动的总脉冲，回流总脉冲，上限流量，下限流量，接收异常，任选至多三个从超范围可选择的 输出信号;集电极开路无电压接点3点 接触等级; DC30V，为0.25V 集成低切; 0-10％（1％步） |
|
| 数字输出 | 输出内容：瞬时流量，积分流量，温度，压力，报警信息 通讯方式; RS 422（传输速率：38400 bps） |
|
| 输入部分 | ||
| 温度输入 | 电流输入：DC 4至20 mA（输入电阻200Ω） 转换标准; O°C |
|
| 压力输入 | 电流输入：DC 4至20 mA（输入电阻200Ω） 转换标准：101.325 kPa（绝对） |
|
| 显示功能 | ||
| 显示 | LCD背光显示（16字符×2行） | |
| 显示内容 | 瞬时流量，截面平均流速，积分流量（正向，反向，微分），温度，压力（*开关显示） | |
| 测量零件规格 | ||
| 公称直径 | 40毫米，50毫米，65毫米，80毫米，100毫米，125毫米，150毫米 | |
| 材料 | 金属部分：SGP，SS400（表面镀镍） 传感器部分;铝合金，环氧树脂 密封部分; NBR |
|
| 使用条款 | 温度范围：0至60°C 压力范围：0至小于1 MPa |
|
| 安装条件 | 上游侧为15D以上，下游侧为5D以上（D =配管直径） | |
| 操作显示（独家观众）*选项 | ||
| 模型 | CV-200 | |
| 显示 | LCD背光显示（16字符×2行） | |
| 显示内容 | 瞬时流量，截面平均流速，积分流量（正向，反向，微分），温度，压力（*开关显示） | |
| 操作功能 | 更改各种设置参数 | |
| 数字输出 | 输出内容：瞬时流量，积分流量，温度，压力，报警信息 通讯方式; RS 422（传输速率：38400 bps） |
|
| 附件 | 专用通讯电缆（最长30米）; 1 | |
[注意]使用CV-200时，SGF-200侧没有操作/显示功能。
※其他可选项目可用。
