弯曲测试是可能的,而不会对工件施加重量重量的负载(张力)。
通过用绳索连接工件两端的夹具,当耐久性测试驱动部件的夹具摆动时,另一夹具一起滑动。因此,可以在没有重物的工件上施加张力的情况下以稳定的弯曲半径进行弯曲测试。
弯曲角度和弯曲速度可以任意设定。
弯曲角度可以设置在0°和±180°之间,弯曲速度可以在5和90往复/分钟之间任意设定。
可以实现由于工件重量而不施加张力载荷的弯曲测试。也可以测试长达50毫米宽的带材测试工件。
·线性体工件·电缆(电线·光纤)·线束·管·电线·光纤等
·平面车身·柔性显示器·有机EL器件·屏障膜·柔性板·扁平电缆等
工件的下部夹具与工件的弯曲运动一起上下滑动。 通过用绳索连接工件两端的夹具,当耐久性测试驱动部件的夹具摆动时,另一夹具一起滑动。因此,可以在没有重物的工件上施加张力的情况下以稳定的弯曲半径进行弯曲测试。 弯曲角度可以设置在0°和±180°之间,弯曲速度可以在5和90往复/分钟之间任意设定。体现弯曲测试的附件(测试夹具)- JIG -
空载挠性测试夹具

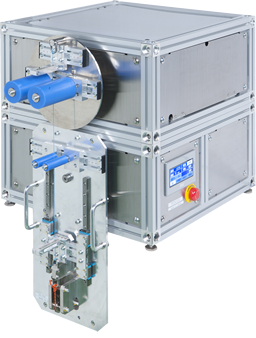

整体测试设备配置
[TCD111L - TFB]挠曲测试/空载规格
弯曲测试是可能的,而不会对工件施加重量重量的负载(张力)。
弯曲角度和弯曲速度可以任意设定。
