YUASA 弯曲测试试验机

产品大图
  • YUASA 弯曲测试试验机
  • YUASA
  • TC 111 L-P 300
  • 日本
  • 电议
  • 可以实现电缆,线束,股线,细线等的弯曲耐久性测试。此外,可以测试宽度达70毫米的带状工件

产品详细介绍



目标工作

·线性体工件·电缆(电线·光纤)·线束·电缆导管·管·电线·光纤等

·平面车身·柔性显示器·有机EL器件·屏障膜·柔性板·扁平电缆等



体现弯曲测试的附件(测试夹具)- JIG -

弯曲R10 [标准配件]

通过两套弯曲R夹具(心轴)之间的工件弯曲。

  • 弯曲测试[Φ300面板规格](测试夹具)
  • 弯曲测试[Φ300面板规格](测试夹具)

弯曲R100(最大)

最大弯曲R为R100,可以弯曲至±180°。

  • 弯曲测试[Φ300面板规格](测试夹具)
  • 弯曲测试[Φ300面板规格](测试夹具)
弯曲测试[Φ300面板规格](测试夹具)

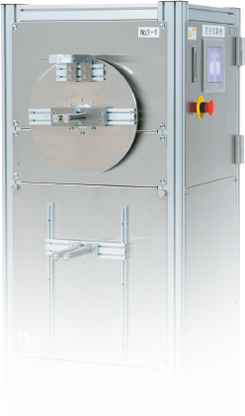

整体测试设备配置

[TC111L-P300]挠曲测试/Φ300面板规格

符合JIS标准的各种弯曲测试是可能的。

根据JIS标准的重量张力对电缆进行弯曲测试,夹具有效长度设为70 mm,也可以对应FFC和FPC等带状测试工作。

弯曲角度和弯曲速度可以任意设定。

弯曲角度可以在0°到±180°之间任意设定,弯曲速度可以设定在每分钟5到90次之间。重量可以使用高达每个身体100 N(不管单个面板或2个面板)。

也可以弯曲家用电器等的连接器连接部分而不使用弯曲R.

请咨询夹具夹具。

[TC111L-P300]挠曲测试/Φ300面板规格
[TC111L-P300]弯曲测试/Φ300面板规格结合照片
