弯曲R夹具固定在专用框架上。
安装用于独立于面板的特殊框架上的摇摆弯曲试验的弯曲R夹具。弯曲R框架可以上下移动。
弯曲角度和弯曲速度可以任意设定。
弯曲角度可以设置在0°和±180°之间,弯曲速度可以在5和90往复/分钟之间任意设定。重量可以使用高达每个身体100 N(不管单个面板或2个面板)。
也可以对应于摆动弯曲测试。
固定弯曲R通过拆下专用框架并将弯曲R安装到面板上,可用于摆动弯曲R测试。
可以实现固定弯曲R夹具的弯曲测试
·线性体工件·电缆(电线·光纤)·线束·管·电线·光纤等
·平面车身·柔性显示器·有机EL器件·屏障膜·柔性板·扁平电缆等
将用于摆动弯曲测试的弯曲R夹具(心轴)从面板上分离并安装在专用框架上。 安装用于独立于面板的特殊框架上的摇摆弯曲试验的弯曲R夹具。弯曲R框架可以上下移动。 弯曲角度可以设置在0°和±180°之间,弯曲速度可以在5和90往复/分钟之间任意设定。重量可以使用高达每个身体100 N(不管单个面板或2个面板)。 固定弯曲R通过拆下专用框架并将弯曲R安装到面板上,可用于摆动弯曲R测试。体现弯曲测试的附件(测试夹具)- JIG -
固定弯曲R夹具框架

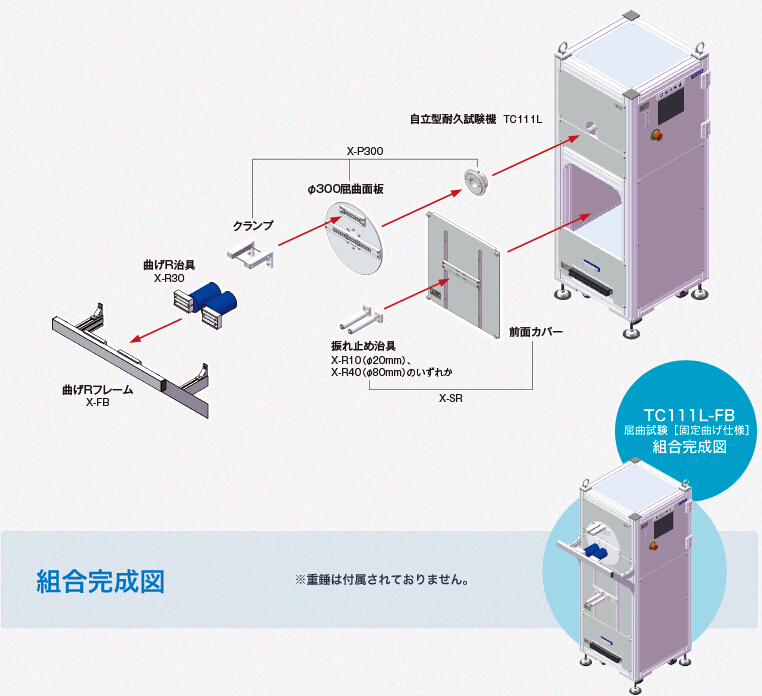

整体测试设备配置

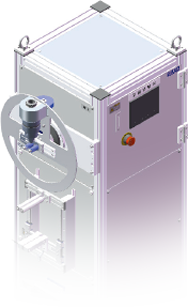

[TC111L-FB]弯曲试验/固定弯曲规范
弯曲R夹具固定在专用框架上。
弯曲角度和弯曲速度可以任意设定。
也可以对应于摆动弯曲测试。
