MNET-BCD 4020 FUA 4

·G9004 + PCL6143安装
,两相单极恒定电流驱动系统
,驱动电流值MAX2A /相位VOL调整
,自动电流下降函数
,激励序列微步驱动1/16
电源DC24V

规范

串口通讯

项目 信号名称 规范
Motionnet设备   G 9004
串行通信
设备号
SW1
- A0至A5
可以设置设备编号0到63可
通过开关选择
串口通讯
传输速度快
SW 2 -
BO,B 1

选择20 Mbps / 10 Mbps / 5 Mbps / 2.5 Mbps 交换机
通信错误时的
输出状态的设定
SW2-TD PCL 6143复位
开关的当前状态维护/ 选择
(通信状态管理的看门狗定时器,时间输出设置)
看门狗定时器设置 SW2 - TM 20 ms / 5 ms(20 Mbps)
由开关设置
终端电阻设置 SW2-TR
通过终端电阻设置开关设置到串行线路的至后一端
串行通信
状态指示

错了
RUN:正常接收串行通信时绿色LED亮起
ERR:连续发生串行通信错误,红色LED亮

运动控制

项目 信号名称 规范
脉冲控制   PCL 6143
控制轴数量   4轴
参考时钟   20 MHz
定位控制范围   -134,217,728到+134,217,727(28位)
减速点
设定范围
  0到16,777,215(24位)
速度设定寄存器的数量   每个轴有两种FL和FH
速度设定步距   1到16,383(14位)
加速/减速特性   可以为加速/减速独立设置两种类型的线性加速/减速和S形加速/减速
速度放大范围   放大倍数:0.305至610.35倍
速度范围:速度设定步数×放大倍数(PPS)
 在本例中倍率0.305
   0.305〜4,999.69Pps
   当放大率610.35
   610.35〜9,999,389.65Pps
注意:虽然至大速度100Kpps驱动器单元。运行速度也受电机规格的限制。
加速度设定范围   1到65,383(14位)
减速率设定范围   1到65,383(14位)
减速点
自动设定
  仅当加速/减速曲线对称时才可以自动设置
计数器
COUNTER 1:位置管理计数器(28位)COUNTER 2:位置管理计数器(28位)
比较   28位×2电路/轴
插值功能   线性插补:任意2到4轴
机械输入 PEL *
MEL *
SD * / PCS *
ORG *
(*:1-4)
EMG + -
每个轴
- +侧的端部限制输入(PEL *)
- -侧的端部限制输入(MEL *)
减慢输入(SD *)/定位启动输入(PCS *)
由开关选择)
•原点输入(ORG * )
·紧急停止输入(EMG + - )
【I / F】光耦合器输入,LED指示
结束限制
输入逻辑设置
SW3-EL 结束限制输入逻辑设置开关
通过开关选择

电机驱动器

项目 信号名称 规范
驾驶方法   2相单极恒流驱动系统
运行速度   100 Kpps(至大)
电机电流 VR 1,3,5,7 2.0 A /相(至大值),按体积设定(0.5至2.0 A /相)
出厂设置:1.2 A /相位设定)
电流下降电流 VR 2,4,6,8 按体积设定
(出货时:设定为正常电流的50%)
自动电流下降   停止电机运行后自动设置电流下降电流
PCL 6143可以通过常规输出设置为无效
电机励磁
ON / OFF
  电机励磁ON / OFF控制可能
PCL 6134通过通用输出控制
微步 SW 4-7 通过开关选择步进角度1.8°的
(1,2,4,8,16格)
电源部分保护 1PRT-4PRT 电机线圈短路/打开时的保护电路
运行状态由LED指示,红色LED亮
相激发源   可以利用PCL 6143的Z相输入来监控相激励起点

否则

项目 信号名称 规范
电源   DC 24 V±10%
电源指示 3.3 V 内部控制系统电源DC 3.3 V输出指示,黄色LED点亮
冷却方式   自然风冷  *
工作温度范围   0至+ 40°C
工作环境温度   80%RH或更低
(无冷凝,但在+10至+ 40°C的条件下)
环境响应   RoHS指令:2011/65 / EU(不包括2015/863 / EU)
防振   符合JIS C0040
结构
固定式开放式框架φ3.5×4安装孔
重量   约340克
  W 130×D 145×H 28(单位:mm)

※:如果散热片超过70℃,请强制冷却。

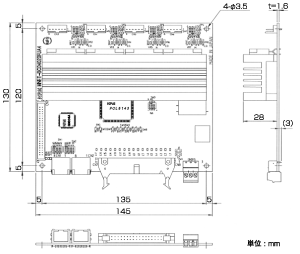

轮廓图
